Problema

El climatizador no realiza la función de enfriamiento del habitáculo.

Códigos de avería en la unidad de control del motor:

• 17075 42B3 P0691 – dispositivo de activación del ventilador del radiador 1, cortocircuito a masa.
• 17077 42B5 P0693 – dispositivo de activación del ventilador del radiador 2, cortocircuito a masa.

Causa

Caída de tensión en los maxifusibles de alimentación de los electroventiladores de refrigeración del motor.

Solución

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor.

• Borrar averías.
• Efectuar una prueba de activación de los electroventiladores del motor.

◦ Dirección 01. Motor.

▪ Función 02. Leer averías.

▪ Función 05. Borrar averías.

▪ Función 03. Activación.

Conclusiones del diagnóstico:

• El borrado de los códigos de avería no se produce.
• La activación de los electroventiladores no se produce.
• Si los electroventiladores no funcionan, el valor de presión del agente frigorígeno del climatizador aumenta. Cuando el valor de presión alcanza los 17 bares, la unidad de control del climatizador inhibe la activación del compresor.

◦ Dirección 08. CLimatización

▪ Función Lectura de valores de medición.

▪ Canal 96: Presión del agente frigorígeno del climatizador.

Realizar la siguiente comprobación:

• Efectuar la activación de los electroventiladores del motor de nuevo.

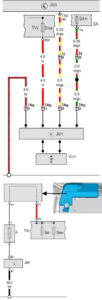

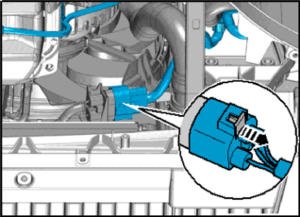

• Utilizar un multímetro u osciloscopio para comprobar la instalación eléctrica y la activación de los electroventiladores del motor.

• A: Batería.
• J623: Unidad de control del motor.
• J367: Unidad de control de la batería.

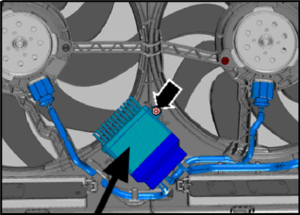

• J671: Unidad de control del electroventilador 2.
• J293: Unidad de control del electroventilador 1.

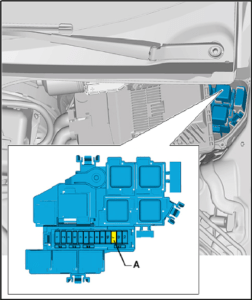

• SA: Caja de fusibles
• TV2: Caja de maxifusibles.
• V7: Electroventilador 1.
• V177: Electroventilador 2.

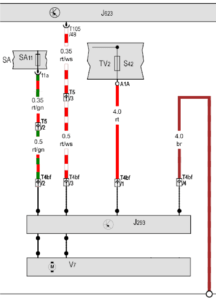

Fusible SA11:

Al realizar las comprobaciones se constata que la causa de la anomalía es la caída de tensión en los maxifusibles S42 y S104 de alimentación de los electroventiladores de refrigeración del motor.

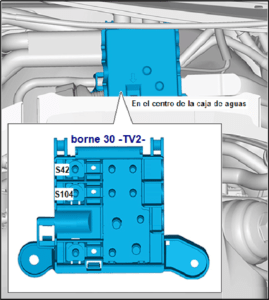

• La caja de fusibles TV2 se localiza en la caja de aguas:
