Problema
Se enciende el testigo de ABS/ESP.
No es posible diagnosticar la unidad de control de ABS/ESP.
Causa
Defecto en la unidad de control de ABS/ESP.
Solución
Realizar las siguientes comprobaciones en la unidad de control de ABS/ESP:

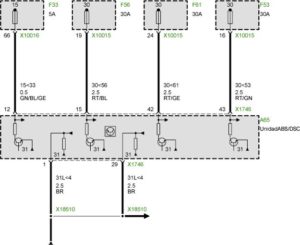

- Comprobar la instalación eléctrica.

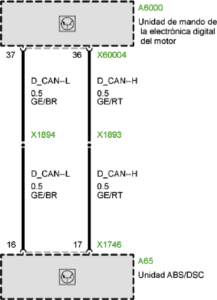

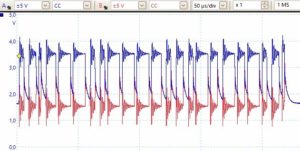

- Comprobar la señal de comunicación CAN BUS con un osciloscopio. Capturar la señal en los pines 16 y 17 de la unidad de control de ABS/ESP.
- A65: Unidad de control de ABS/ESP.
- A6000: unidad de control del motor.

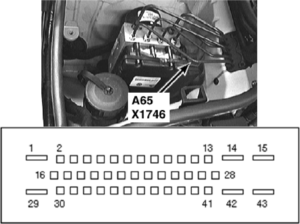

- X1746: Conector de la unidad de control de ABS/ESP.
Conclusiones del diagnóstico:
- La instalación eléctrica es correcta.
- Sin embargo, la señal CAN BUS en los pines 16 y 17 de la unidad de control de ABS/ESP es defectuosa.
Realizar la siguiente comprobación:
- Desenchufar el conector X1746 de la unidad de control de ABS/ESP.

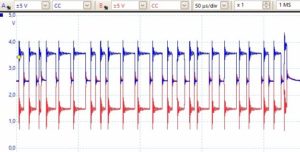

- Utilizar el osciloscopio para comprobar la señal CAN BUS en los pines 16 y 17 con el conector X1746 desconectado. Captura de la señal obtenida:

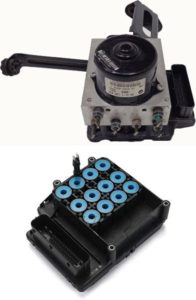

Si la señal CAN BUS vuelve a ser correcta al desenchufar el conector, sustituir o reparar la unidad de control de ABS/ESP.
