Problema

El climatizador no realiza la función de enfriamiento del habitáculo.

Causa

Defecto en el sensor de temperatura del evaporador.

Solución

Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor.

• Poner en marcha el marcha el motor.
• Poner en marcha el climatizador. Accionar la función de enfriamiento del habitáculo.
• Seleccionar los siguientes parámetros:

◦ Temperatura de refrigerante del motor.

◦ Estado de puesta en marcha del climatizador.

◦ Presión del agente frigorígeno del climatizador.

◦ Estado de solicitud de activación del compresor del climatizador.

Conclusiones del diagnóstico:

• El valor de temperatura de refrigerante del motor es plausible.
• Estado de puesta en marcha del climatizador es ON.
• El valor de presión del agente frigorígeno del climatizador
• Sin embargo, el estado de solicitud de activación del compresor del climatizador es OFF.

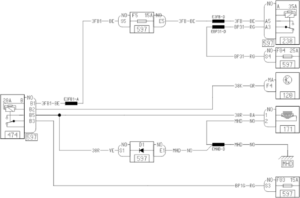

Utilizar el terminal de diagnóstico para realizar una prueba de activación del compresor del climatizador en la unidad de control del motor con el encendido conectado.

• 120: Unidad de control del motor.
• 171: Compresor del climatizador.
• 238: Relé de inyección.
• 474: Relé de mando del compresor del climatizador.
• 597: Caja de fusibles y relés del motor.

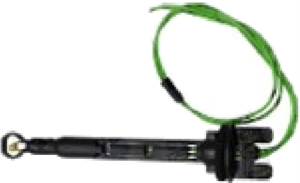

Si la activación se realiza correctamente, comprobar la resistencia del sensor de temperatura del evaporador.

• El valor medido de resistencia es 14000 Ohm.
• El valor de 14000 Ohm indica una temperatura del evaporador inferior a 0 ºC. Consecuencias:

◦ El valor es interpretado como congelación.

◦ Se inhibe la activación del compresor.

Realizar la siguiente comprobación:

• Desconectar el sensor de temperatura del evaporador.
• Conectar en su lugar una resistencia de 4000 Ohm. La resistencia de 4000 Ohm indica una temperatura plausible de 25 ºC.

Si el enfriamiento del habitáculo vuelve a ser posible al conectar la resistencia de 4000 Ohm, sustituir el sensor de temperatura del evaporador.
