Problema
Después de sustituir el cuerpo de mariposa por una nueva, se sigue registrando el siguiente código de avería en la unidad de control del motor:
- 17953 4621 P1545 – mando de la mariposa, funcionamiento incorrecto.
Causa
Defecto en el conmutador de arranque.
Solución
Conectar el terminal de diagnóstico compatible. Comunicar con la unidad de control del motor.
- Leer y borrar averías.
- Volver a realizar el ajuste básico del cuerpo de mariposa, del siguiente modo:
◦ Dirección 01: Motor:
▪ Función 02: Leer averías
▪ Función 05: Borrar averías.
▪ Función 04: Ajuste básico.
▪ Canal 60: Ajuste básico de la mariposa motorizada.
Si borrado del código de avería no se produce, revisar las condiciones para el ajuste básico, que son las siguientes:
- Temperatura del líquido refrigerante, 80 °C como mínimo.
- Consumidores eléctricos desconectados (el ventilador del radiador no debe funcionar durante la prueba).
- Palanca selectora en posición P o N.
- Ausencia de averías.
- Tensión insuficiente de la batería.
◦ Dirección 01: Motor.
▪ Función 08: Lectura de bloques de valores de medición.
▪ Bloque de valores de medición 4.
▪ Campo de indicación 2: Tensión de la unidad de control del motor Conclusiones del diagnóstico:
- Se observan discontinuidades en la tensión de alimentación de la unidad de control del motor.
Comprobar la instalación eléctrica de la unidad de control del motor, especialmente a efectos de alimentación y de masa:

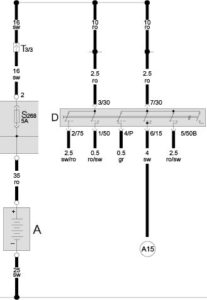

- A: Batería
- D: Conmutador de encendido y arranque.
- SB: Caja de fusibles y relés.

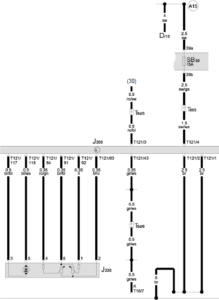

- J338: Cuerpo de mariposa.
- J366: Unidad de control del motor.
Al realizar la comprobación, se constata que la causa de las discontinuidades en la tensión de alimentación de la unidad de control del motor es el funcionamiento defectuoso del conmutador de encendido y arranque:

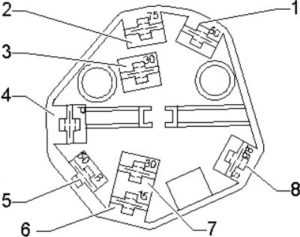

- Borne 50.
- Borne 75.
- Borne 30.
- Borne P.
- Borne 50b.
- Borne 15.
- Borne 30.
- Borne 86.
